Într-o hală, sală de sport, piscină interioară, showroom, depozit sau spațiu comercial, nu este suficient ca aerul să fie încălzit, răcit sau filtrat. Aerul trebuie să ajungă uniform în încăpere, fără curenți deranjanți și fără zone în care temperatura este mult diferită.
Aceasta este una dintre cele mai frecvente probleme în spațiile mari: aerul intră în încăpere, dar nu ajunge peste tot la fel. Într-o zonă poate fi prea rece, în alta prea cald, iar în apropierea grilelor oamenii pot simți curent.
O soluție eficientă pentru astfel de spații este tubulatura textilă. Aceasta poate înlocui sistemul clasic cu tubulatură rigidă și grile, iar aerul poate fi distribuit prin țesătură, perforații sau duze speciale. Soldec prezintă tubulatura textilă FabricAir ca soluție pentru piscine, săli de expoziții, hale, depozite, birouri, grădinițe, școli, industria farmaceutică, industria alimentară și laboratoare.
În acest articol analizăm un caz concret: o sală de sport de 600 m², unde este nevoie de aer proaspăt și temperatură confortabilă, fără curenți de aer deranjanți. În plus, explicăm de ce aceeași tehnologie poate fi utilă și în piscine interioare, unde umiditatea și condensul sunt probleme importante.
Problema distribuției aerului într-un spațiu mare
Într-un spațiu mare, aerul nu se distribuie uniform de la sine. Dacă există doar câteva grile clasice, aerul poate fi simțit puternic în apropierea lor și mult mai slab la distanță.
Apar probleme precum:
- curenți de aer în apropierea grilelor;
- zone unde aerul nu ajunge suficient;
- diferențe de temperatură între capetele încăperii;
- zgomot produs de viteza mare a aerului;
- disconfort pentru oameni;
- consum mai mare, pentru că sistemul încearcă să compenseze distribuția slabă.
Într-o sală de sport, problema este și mai vizibilă. Oamenii se mișcă, respiră mai intens și pot simți rapid disconfortul dacă aerul rece bate direct spre ei.
Într-o piscină interioară, problema este diferită, dar la fel de importantă. Acolo aerul trebuie distribuit astfel încât să ajute la reducerea condensului, mai ales în apropierea geamurilor și a zonelor reci.

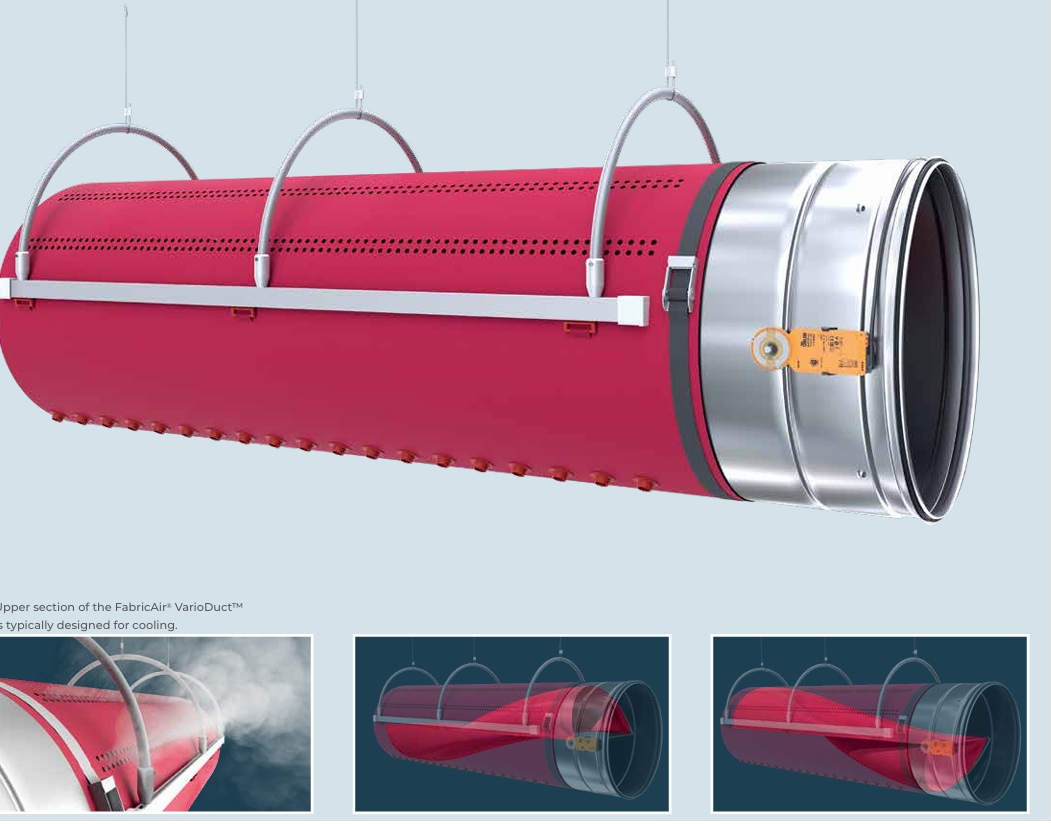

Ce este tubulatura textilă?
Tubulatura textilă este o conductă de aer realizată din material textil tehnic. Ea transportă aerul și îl distribuie în încăpere.
Diferența față de tubulatura metalică este modul de introducere a aerului. La tubulatura metalică, aerul iese de obicei prin grile sau difuzoare. La tubulatura textilă, aerul poate ieși pe lungimea tubulaturii, prin:
- material textil permeabil;
- microperforații;
- perforații mai mari;
- duze;
- combinații între aceste variante.
FabricAir oferă sistemele de tubulatură textilă ca soluții personalizate pentru distribuția uniformă a aerului, calitate mai bună a aerului interior și eficiență energetică.
Pe scurt, tubulatura textilă nu este doar o conductă din material. Este un sistem de distribuție a aerului, proiectat în funcție de încăpere și de modul în care aerul trebuie să ajungă în zona ocupată.
Când este potrivită tubulatura textilă?
Tubulatura textilă este potrivită mai ales în spații unde aerul trebuie distribuit pe suprafețe mari sau unde curenții de aer trebuie evitați.
|
Tip spațiu |
De ce este potrivită tubulatura textilă |
|
sală de sport |
distribuie aerul pe lungime și reduce curenții deranjanți |
|
hală de producție |
acoperă suprafețe mari cu distribuție constantă |
|
depozit |
poate introduce aer uniform în zone extinse |
|
showroom |
are și rol estetic, nu doar tehnic |
|
spațiu comercial |
poate fi integrată vizual în arhitectură |
|
piscină interioară |
ajută la distribuția aerului într-un spațiu cu umiditate ridicată |
|
școală sau grădiniță |
poate introduce aer proaspăt fără jeturi puternice |
|
industrie alimentară sau farmaceutică |
permite materiale și tratamente speciale |
Soldec ofera tubulatură FabricAir rezistentă la foc, antistatică, permeabilă sau impermeabilă, cu sau fără tratament antibacterian, în funcție de aplicație.
Studiu de caz: sală de sport de până la 600 m²
Pentru a înțelege mai clar rolul tubulaturii textile, folosim un exemplu simplu.
|
Parametru |
Valoare analizată |
|
tip spațiu |
sală de sport |
|
suprafață |
600 m² |
|
înălțime medie |
6 m |
|
volum interior |
3.600 m³ |
|
utilizare |
antrenamente și activități sportive |
|
număr estimat de persoane |
40–60 persoane |
|
problemă principală |
aer proaspăt și temperatură uniformă |
|
soluție propusă |
tubulatură textilă pentru distribuția aerului |
Într-un astfel de spațiu, aerul nu ar trebui introdus într-un singur punct. Dacă aerul intră doar prin câteva grile, pot apărea zone cu jet puternic și zone unde aerul ajunge greu.
Tubulatura textilă permite distribuția aerului pe lungimea sălii. Astfel, aerul poate ajunge mai uniform în zona unde sunt oamenii.
De ce tubulatura textilă ajută la distribuția uniformă a aerului?
Tubulatura textilă ajută la distribuția uniformă deoarece aerul poate fi introdus pe o suprafață mare, nu doar prin câteva puncte.
La un sistem clasic, aerul iese de obicei prin grile. În apropierea grilei, viteza poate fi mai mare. Mai departe, efectul scade.
La tubulatura textilă, aerul poate ieși progresiv pe lungimea conductei. Această distribuție este utilă în spațiile mari, unde se dorește confort pe o zonă extinsă.
Într-o sală de sport, acest lucru poate însemna:
- mai puține zone cu aer rece direct;
- temperatură mai uniformă;
- confort mai bun pentru utilizatori;
- zgomot mai redus;
- aspect mai plăcut al instalației.
Tubulatura textilă este mai ușoară și mai rapid de instalat decât sistemele metalice tradiționale și poate avea o funcționare mai silențioasă.
Utilizarea tubulaturii textile în piscine interioare
Tubulatura textilă poate fi folosită și în piscine interioare. În aceste spații, aerul are o problemă suplimentară: este cald, umed și poate conține compuși rezultați din tratarea apei.
Într-o piscină interioară, distribuția aerului este importantă pentru:
- reducerea condensului pe geamuri;
- evitarea zonelor cu aer stagnant;
- distribuirea aerului uscat spre suprafețele reci;
- confortul înotătorilor și al spectatorilor;
- reducerea riscului de coroziune în instalații;
- protejarea finisajelor și a structurii clădirii.
Tubulatura textilă FabricAir are aplicații dedicate pentru piscine, putând îmbunătăți calitatea aerului, confortul și controlul umidității în mediile de piscină. De asemenea, în mediile cu umiditate ridicată, tubulatura textilă poate ajuta la reducerea riscului de condens și coroziune, oferind în același timp funcționare mai silențioasă și o mai bună amestecare a aerului.
De ce tubulatura textilă este utilă lângă geamurile unei piscine interioare?
Într-o piscină interioară, geamurile sunt adesea cele mai sensibile zone. Aerul din încăpere este cald și umed, iar suprafața geamului poate fi mai rece. Când aerul umed ajunge pe o suprafață rece, apare condensul.
Tubulatura textilă poate ajuta prin distribuirea aerului pe lungimea zonei vitrate sau către zonele unde există risc de condens. Astfel, aerul nu este introdus doar într-un punct, ci poate fi distribuit mai uniform.
Pentru o piscină interioară cu pereți vitrați, tubulatura textilă poate fi integrată împreună cu o centrală de tratare aer sau cu o centrală de dezumidificare. Centrala pregătește aerul, iar tubulatura textilă îl distribuie în încăpere.
În astfel de aplicații, materialul și sistemul de prindere trebuie alese corect. FabricAir prezintă inclusiv exemple de piscine unde s-au folosit materiale și sisteme de suspendare potrivite pentru medii dificile, cu rezistență la coroziune.
Diferența dintre tubulatura textilă și tubulatura metalică
Tubulatura metalică și tubulatura textilă pot avea același scop: transportul aerului. Diferența importantă este distribuția aerului în încăpere.
|
Criteriu |
Tubulatură metalică |
Tubulatură textilă |
|
material |
tablă / metal |
material textil tehnic |
|
distribuție aer |
prin grile sau difuzoare |
prin țesătură, perforații sau duze |
|
greutate |
mai mare |
mai redusă |
|
montaj |
mai rigid |
mai flexibil și mai rapid |
|
zgomot |
poate crește la viteze mari |
poate fi mai silențioasă |
|
curățare |
poate fi mai dificilă |
materialele pot fi demontate și spălate |
|
aspect |
tehnic / industrial |
culori și forme variate |
|
confort |
depinde mult de poziția grilelor |
distribuție mai uniformă pe lungime |
|
piscine interioare |
poate fi expusă la coroziune |
poate fi aleasă în variante potrivite pentru medii umede |
Tubulaturile textile de la FabricAir sunt realizate cu materiale textile lavabile, pot avea opțiuni antimicrobiene și pot fi alese în variante antistatice, ignifuge, permeabile sau nepermeabile, în funcție de cerințele spațiului.
Variante de distribuție a aerului prin tubulatură textilă
Tubulatura textilă nu se proiectează la fel pentru toate spațiile. Modul în care aerul iese din tubulatură se alege în funcție de înălțime, debit, temperatură și zona în care trebuie să ajungă aerul.
|
Variantă |
Când se folosește |
|
material permeabil |
când se dorește o introducere blândă a aerului |
|
microperforații |
când aerul trebuie distribuit uniform, fără jet puternic |
|
perforații mai mari |
când este nevoie de aruncare mai mare a aerului |
|
duze |
când aerul trebuie direcționat pe distanțe mai mari |
|
soluții combinate |
când spațiul are zone cu nevoi diferite |
Într-o sală de sport înaltă, poate fi nevoie ca aerul să fie direcționat mai bine spre zona ocupată. Într-un spațiu comercial, poate conta mai mult confortul și aspectul vizual. Într-o piscină interioară, poate conta direcționarea aerului către zonele unde apare condens.
Calcul orientativ pentru debitul de aer într-o sală de sport
Pentru sala analizată, cu volum de 3.600 m³, putem face o estimare simplă.
Dacă se urmăresc 3 schimburi de aer pe oră:
3.600 m³ × 3 = 10.800 m³/h
Asta înseamnă că sistemul de ventilație trebuie să introducă aproximativ 10.800 m³/h de aer.
Dacă această cantitate de aer este introdusă prin câteva grile, viteza locală poate fi mare și pot apărea curenți. Dacă aerul este introdus prin tubulatură textilă, debitul poate fi împărțit pe o lungime mai mare.
|
Variantă |
Debit total |
Mod de introducere |
|
sistem cu grile |
10.800 m³/h |
aer introdus în puncte limitate |
|
tubulatură textilă |
10.800 m³/h |
aer distribuit pe lungimea tubulaturii |
Debitul este același, dar confortul poate fi diferit. Diferența nu vine doar din cantitatea de aer, ci din modul în care aerul ajunge în încăpere.
Ce avantaje are tubulatura textilă într-o sală de sport?
Într-o sală de sport, tubulatura textilă are avantaje practice clare.
|
Avantaj |
Explicație simplă |
|
distribuție uniformă |
aerul poate ieși pe toată lungimea tubulaturii |
|
mai puțini curenți deranjanți |
aerul nu iese doar prin câteva grile puternice |
|
greutate redusă |
solicită mai puțin structura de susținere |
|
montaj mai simplu |
sistemul vine cu accesorii dedicate |
|
zgomot redus |
aerul poate fi distribuit mai liniștit |
|
curățare mai ușoară |
materialul poate fi demontat și spălat, în funcție de sistem |
|
aspect plăcut |
pot fi alese forme și culori diferite |
|
adaptare la spațiu |
distribuția se proiectează după forma încăperii |
Soldec menționează montajul ușor al tubulaturii textile, cu accesorii precum șine, cleme și coliere, iar tubulaturile sunt realizate la comandă, pe dimensiuni exacte.
Ce avantaje are tubulatura textilă într-o piscină interioară?
Într-o piscină interioară, avantajele principale sunt legate de umiditate, condens și confort.
|
Avantaj |
De ce contează într-o piscină interioară |
|
distribuție uniformă |
aerul ajunge mai bine în toată încăperea |
|
reducerea condensului |
aerul poate fi trimis spre zonele reci |
|
rezistență la coroziune |
materialele textile pot fi mai potrivite decât metalul în medii umede |
|
funcționare silențioasă |
confort mai bun pentru utilizatori |
|
întreținere mai simplă |
tubulatura poate fi demontată și curățată, în funcție de material |
|
integrare vizuală |
poate fi aleasă în culori potrivite spațiului |
|
compatibilitate cu centrale de tratare aer |
aerul pregătit de centrală poate fi distribuit uniform |
Igienă, curățare și întreținere
Un avantaj important al tubulaturii textile este întreținerea. În multe aplicații, tubulatura poate fi demontată și spălată. Acest lucru este util mai ales în spații unde igiena contează: săli de sport, școli, grădinițe, industrie alimentară, laboratoare, spații medicale sau piscine interioare.
Materialele lavabile din care sunt fabricate tubulaturile textile FabricAirpot fi îndepărtate, spălate și reinstalate, iar pentru zone cu cerințe stricte de igienă se pot folosi țesături antimicrobiene.
Această diferență contează față de tubulatura rigidă, unde curățarea poate necesita acces interior și operațiuni mai complicate.
Aspectul vizual al tubulaturii textile
În multe spații moderne, instalațiile HVAC nu mai sunt ascunse complet. În săli de sport, hale, showroom-uri, piscine interioare sau spații comerciale, tubulatura poate rămâne vizibilă.
Aici tubulatura textilă are un avantaj: poate fi aleasă în forme și culori diferite, pentru a se potrivi cu spațiul. Soldec menționează disponibilitatea unei game variate de culori, forme și variante de distribuție a aerului.
Pentru o sală de sport sau o piscină interioară, acest lucru este util deoarece tubulatura nu mai pare doar o instalație tehnică, ci poate fi integrată în designul interior.
Ce greșeli trebuie evitate la alegerea tubulaturii textile?
Tubulatura textilă trebuie proiectată corect. Nu este suficient să se aleagă doar diametrul și lungimea.
Cele mai frecvente greșeli sunt:
|
Greșeală |
Efect posibil |
|
debit de aer calculat greșit |
aer insuficient sau curenți deranjanți |
|
alegerea greșită a perforațiilor |
aerul nu ajunge unde trebuie |
|
montaj la înălțime nepotrivită |
distribuție slabă în zona ocupată |
|
ignorarea temperaturii aerului introdus |
stratificare sau disconfort |
|
alegerea materialului fără criterii de igienă |
întreținere mai dificilă |
|
alegerea materialului fără criterii de umiditate |
probleme în piscine sau spații umede |
|
lipsa planului de curățare |
performanță redusă în timp |
|
alegerea doar după preț |
soluție nepotrivită pentru aplicație |
Pentru rezultate bune, tubulatura textilă trebuie proiectată în funcție de aplicație: sală de sport, hală, depozit, piscină interioară, spațiu comercial sau industrie alimentară.
Soluția tehnică potrivită pentru sala de sport analizată
Pentru sala de sport de 600 m² și 3.600 m³ volum interior, soluția potrivită este un sistem de tubulatură textilă dimensionat pentru debitul necesar, cu distribuție pe lungimea sălii.
O variantă simplificată ar putea include:
|
Element |
Rol |
|
centrală de tratare aer sau unitate de ventilație |
produce și introduce aerul necesar |
|
tubulatură textilă principală |
transportă aerul pe lungimea sălii |
|
perforații sau duze calculate |
distribuie aerul în zona ocupată |
|
sistem de prindere cu șine/cabluri |
susține tubulatura |
|
material lavabil |
permite întreținere mai ușoară |
|
culoare adaptată spațiului |
integrare vizuală mai bună |
Scopul nu este doar introducerea unui debit de aer, ci introducerea lui în mod confortabil.
Soluția tehnică potrivită pentru o piscină interioară
Pentru o piscină interioară, tubulatura textilă trebuie gândită împreună cu sistemul de dezumidificare sau tratare aer.
O variantă simplificată poate include:
|
Element |
Rol |
|
centrală de tratare aer sau centrală de dezumidificare |
usucă, încălzește sau tratează aerul |
|
tubulatură textilă |
distribuie aerul în încăpere |
|
traseu pe lângă zonele vitrate |
ajută la reducerea condensului |
|
material potrivit pentru umiditate |
rezistă mai bine în mediul piscinei |
|
sistem de prindere rezistent la coroziune |
important în spații umede |
|
acces pentru curățare |
menține sistemul igienic în timp |
În acest caz, tubulatura textilă nu rezolvă singură umiditatea. Ea distribuie aerul pregătit de echipamentele HVAC. De aceea, trebuie integrată corect cu dezumidificatorul, centrala de tratare aer sau sistemul de ventilație.
Concluzia studiului de caz pentru tubulatura textilă
Tubulatura textilă este o soluție potrivită pentru spații mari unde aerul trebuie distribuit uniform: hale, săli de sport, showroom-uri, depozite, școli, piscine interioare sau spații comerciale.
În cazul unei săli de sport de 600 m², cu un volum interior de 3.600 m³ și un debit estimativ de 10.800 m³/h pentru 3 schimburi de aer pe oră, diferența nu este doar cantitatea de aer introdusă. Diferența este modul în care aerul ajunge în încăpere.
În cazul unei piscine interioare, tubulatura textilă poate ajuta la distribuția aerului în zonele unde există risc de condens, mai ales lângă suprafețele vitrate. Pentru astfel de aplicații, este important ca materialul, sistemul de prindere și traseul tubulaturii să fie alese pentru medii cu umiditate ridicată.
Tubulatura textilă poate ajuta prin:
- distribuție mai uniformă;
- mai puțini curenți deranjanți;
- reducerea riscului de condens în piscine interioare;
- montaj mai ușor;
- greutate redusă;
- zgomot mai mic;
- întreținere prin spălare;
- materiale adaptate aplicației;
- integrare vizuală mai bună.
Pe scurt: într-un spațiu mare, confortul nu depinde doar de cât aer se introduce, ci și de felul în care aerul este distribuit.
Bibliotecă de link-uri utile
Produse și categorii Soldec
- Tubulatură textilă – Soldec
https://www.soldec.ro/produse/tubulatura-textila - Ce este tubulatura textilă, unde și cum se poate utiliza – Soldec
https://www.soldec.ro/ce-este-tubulatura-textila-unde-si-cum-se-poate-utiliza - Tubulatură textilă pentru săli de sport – Soldec
https://www.soldec.ro/produse/tubulatura-textila/tubulatura-textila-pentru-sali-de-sport - FabricAir Poly – Soldec
https://www.soldec.ro/produse/tubulatura-textila/fabricair-poly
Surse producător FabricAir
- FabricAir – Fabric HVAC Solutions
https://www.fabricair.com/fabric-hvac-solutions/ - FabricAir – Products
https://www.fabricair.com/products/ - FabricAir – Pools
https://www.fabricair.com/applications/sports-leisure/pools/ - FabricAir – Fabric ductwork in pool applications
https://www.fabricair.com/news/fabric-duct-in-pool/
FabricAir – Textile Innovation in HVAC
https://www.fabricair.com/us/blogs/innovation-hva
