Într-o casă modernă, ventilația nu înseamnă doar „să intre aer proaspăt”. Aerul trebuie introdus în camerele potrivite, evacuat din zonele umede și distribuit printr-un traseu de tuulatură silențios, igienic și ușor de montat.
Recuperatorul de căldură este inima sistemului de ventilație. El introduce aer proaspăt, filtrat, evacuează aerul viciat și recuperează o parte din energia termică. Dar recuperatorul nu poate funcționa corect singur. Are nevoie de o rețea de distribuție: tubulatură, distribuitoare, plenumuri, grile și accesorii.
Pentru locuințe, o soluție practică este tubulatura flexibilă pentru ventilație rezidențială, folosită împreună cu un recuperator de căldură. Sistemul de tubulatura flexibilă PEFLEX conține un sistem complet de ventilație potrivit pentru case, cu elemente compatibile între ele, gândite să formeze un sistem unitar și etanș de distribuție a aerului.
În acest articol analizăm un caz concret: o casă de până la 150 m² cu ventilație mecanică și recuperator de căldură, unde aerul trebuie distribuit în dormitoare, living, birou, băi, bucătărie și dressing.
Rolul tubulaturii flexibile într-un sistem de ventilație rezidențială
Tubulatura flexibilă are rolul de a transporta aerul între distribuitor și camerele casei. Prin aceste conducte, aerul proaspăt ajunge în camerele de locuit, iar aerul viciat este extras și evacuat în exterior.
Într-un sistem rezidențial obișnuit, aerul proaspăt se introduce în:
- dormitoare;
- living;
- birou;
- camera copilului;
- zone de zi.
Aerul viciat se evacuează din:
- baie;
- bucătărie;
- dressing;
- spălătorie;
- holuri tehnice.
Tubulatura flexibilă ajută la distribuția aerului fără trasee rigide și complicate. Ea poate fi condusă prin șapă, tavan fals, pod, stratul de izolație sau zone tehnice, în funcție de proiect.
Ce este sistemul PEFLEX pentru ventilație rezidențială?
Sistemul PEFLEX este un sistem de distribuție a aerului pentru ventilație mecanică rezidențială. Include conducte flexibile, cutii de distribuție, cutii de racord, elemente de conectare, grile și accesorii.
Soldec vă oferă tubulatura PEFLEX ca element de bază al sistemului, realizate din PE-HD, cu structură dublu strat. Conductele sunt folosite pentru distribuirea aerului proaspăt și evacuarea aerului uzat din casă, conectând cutiile de racord cu distribuitoarele.
Sistemul este gândit pentru ventilație mecanică cu recuperare de căldură, adică pentru instalații în care aerul este introdus și evacuat controlat printr-un recuperator.

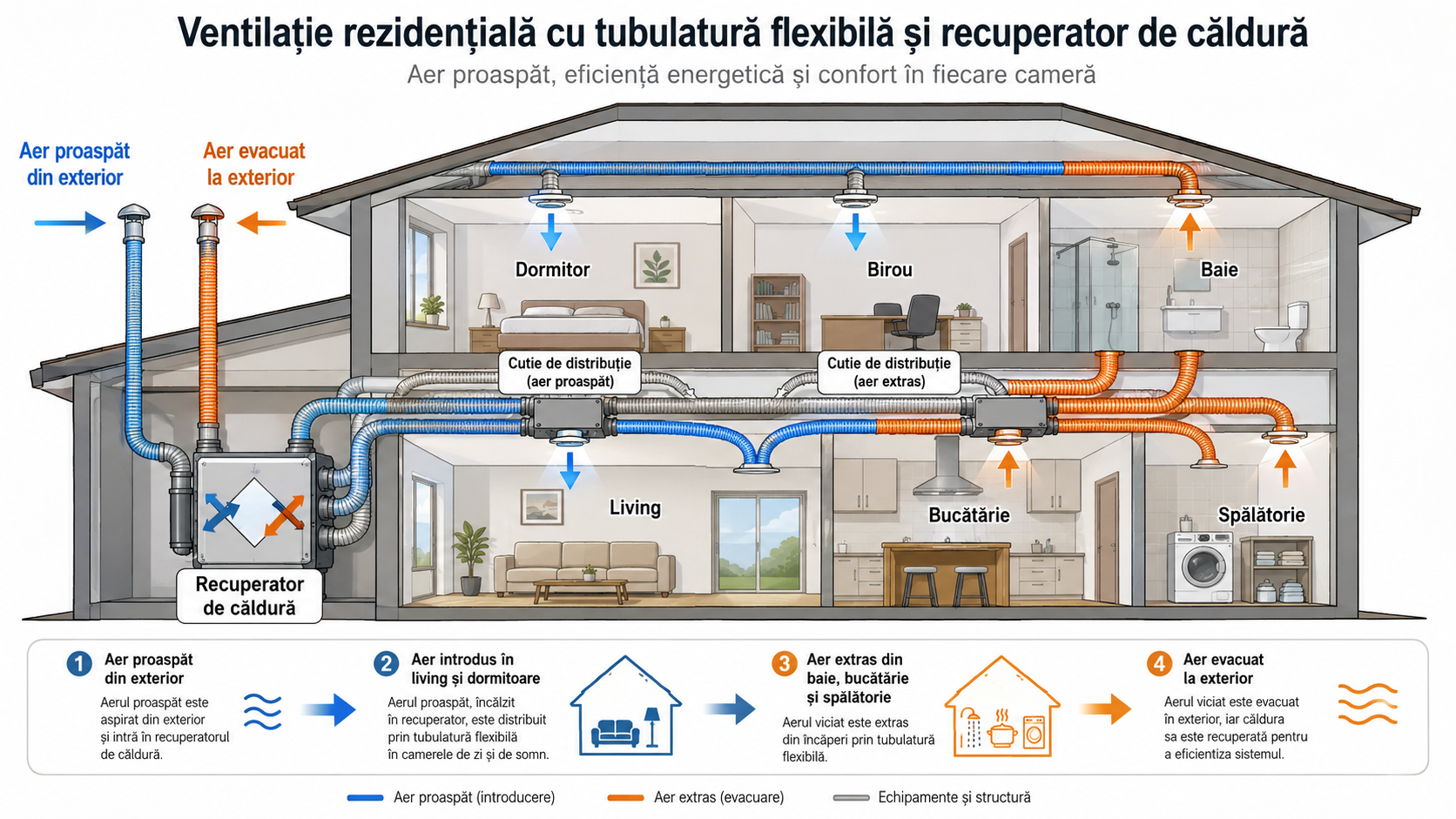

Cum se leagă tubulatura flexibilă de recuperatorul de căldură?
Recuperatorul de căldură are patru circuite principale:
|
Circuit |
Ce face |
|
aer proaspăt din exterior |
aduce aer de afară spre recuperator |
|
aer proaspăt introdus în casă |
duce aer filtrat către camere |
|
aer viciat extras din casă |
aduce aer din băi, bucătărie și zone umede |
|
aer evacuat la exterior |
elimină aerul uzat afară |
Recuperatoarele de căldură de la REQNET sunt potrivite pentru proiecte rezidențiale, fiind elementul central al sistemului de ventilație mecanică cu recuperare de căldură, care păstrează parametrii confortabili ai aerului și recuperează energie termică, reducând pierderile.
Studiu de caz: casă de până la 150 m² cu recuperator și tubulatură flexibilă
Pentru a explica mai clar, folosim un exemplu simplu.
|
Parametru |
Valoare analizată |
|
tip clădire |
casă unifamilială |
|
suprafață utilă |
maxim 150 m² |
|
regim înălțime |
parter + etaj |
|
ocupare |
familie de 4 persoane |
|
camere principale |
living, 3 dormitoare, birou |
|
zone de extracție |
2 băi, bucătărie, dressing, spălătorie |
|
soluție propusă |
recuperator de căldură + tubulatură flexibilă |
|
tip distribuție |
sistem cu distribuitoare și tuburi flexibile |
Pentru o astfel de casă, debitul de aer se poate estima orientativ la 250–350 m³/h, în funcție de numărul de camere, numărul de persoane și cerințele de proiectare.
Un recuperator ReQnet din gama reQ poate fi potrivit pentru acest tip de locuință, deoarece modelele reQ V sunt prezentate în variante de 400 și 550 m³/h, iar modelele reQ H în variante de 400 și 500 m³/h.
De ce contează proiectarea traseelor de tubulatură flexibilă?
Tubulatura flexibilă este ușor de montat, dar nu trebuie pusă la întâmplare. Traseele influențează zgomotul, debitul de aer și echilibrarea sistemului.
La proiectare contează:
- numărul de camere;
- debitul necesar în fiecare cameră;
- lungimea traseelor;
- numărul de coturi;
- diametrul conductelor;
- poziția distribuitoarelor;
- poziția recuperatorului;
- pierderile de presiune;
- accesul pentru montaj și service.
Soldec vă oferă proiecte individuale pentru instalații de ventilație mecanică, care includ descriere tehnică, calcule debite aer, alegerea traseelor optime, desene tehnice pentru distribuția tubulaturii, amplasarea elementelor sistemului și a recuperatorului.
Pe scurt: tubulatura flexibilă ajută mult la montaj, dar sistemul trebuie calculat înainte.
Ce diametre se folosesc la tubulatura flexibilă pentru ventilație?
Conductele PEFLEX sunt disponibile în trei diametre principale: Ø50, Ø75 și Ø90 mm.
Fiecare diametru are aplicații diferite:
|
Diametru |
Utilizare tipică |
|
Ø50 mm |
trasee cu spațiu limitat, strat subțire de izolație, renovări |
|
Ø75 mm |
cea mai frecventă alegere pentru case, montaj în șapă sau plafon fals |
|
Ø90 mm |
trasee mai lungi sau debite mai mari de aer |
Tubulatura PEFLEX Ø75 este una dintre cele mai populare pentru instalațiile de ventilație, potrivită atât pentru montaj în stratul de izolație al pardoselii, cât și în tavane suspendate. Conducta Ø90 permite transportul unei cantități mai mari de aer pe distanțe mai mari.
Câte trasee de tubulatură sunt necesare pentru o cameră?
Numărul de tuburi depinde de debitul necesar în camera respectivă și de diametrul folosit.
Regula simplă este: mai mult aer înseamnă fie diametru mai mare, fie mai multe tuburi paralele.
De exemplu:
|
Încăpere |
Debit orientativ |
Soluție posibilă |
|
dormitor mic |
25–35 m³/h |
1 tub Ø75 |
|
dormitor matrimonial |
40–50 m³/h |
1–2 tuburi Ø75 |
|
living |
60–90 m³/h |
2 tuburi Ø75 sau tuburi Ø90 |
|
baie |
30–50 m³/h extracție |
1 tub Ø75 |
|
bucătărie |
50–70 m³/h extracție |
1–2 tuburi Ø75 |
Valorile sunt orientative. Proiectul final trebuie să țină cont de normative, lungimea traseelor, pierderile de presiune și nivelul de zgomot.
Debitul și viteza aerului sunt importante pentru rezistența instalației și zgomot, iar la proiectare trebuie alese corect caracteristicile tubulaturii și al accesoriilor astfel încât viteza aerului să nu depășească 3 m/s la debite maxime.
De ce este importantă viteza aerului în tubulatura flexibilă?
Viteza aerului influențează direct zgomotul și pierderile de presiune.
Dacă aerul circulă prea repede prin tuburi, pot apărea:
- zgomot în camere;
- șuierat la grile;
- pierderi de presiune mai mari;
- consum mai mare la ventilatoarele recuperatorului;
- distribuție dezechilibrată între camere.
De aceea, în instalațiile rezidențiale este important ca aerul să circule la viteze rezonabile, iar debitele să fie împărțite pe mai multe tuburi acolo unde este nevoie.
Ce avantaje are tubulatura flexibilă față de tubulatura rigidă într-o casă?
În locuințe, tubulatura flexibilă este apreciată pentru montajul simplu și adaptarea ușoară la trasee.
|
Criteriu |
Tubulatură rigidă |
Tubulatură flexibilă PEFLEX |
|
montaj în șapă |
mai dificil |
potrivită pentru trasee distribuite |
|
montaj în plafon fals |
posibil |
foarte flexibil |
|
adaptare la camere |
necesită mai multe piese |
trasee ușor de configurat |
|
număr de îmbinări |
poate fi mai mare |
trasee continue până la distribuitor |
|
echilibrare |
depinde de proiect |
bună în sistem radial |
|
curățenie trasee |
depinde de execuție |
trasee dedicate pe camere |
|
montaj în renovări |
mai dificil |
mai ușor în spații limitate |
Tubulatura PEFLEX este flexibilă și ușor de configurat, elementele fiind compatibile între ele și gândite pentru a forma un sistem etanș de recuperare a căldurii.
De ce este importantă etanșeitatea instalației de ventilație?
Etanșeitatea este foarte importantă pentru ca aerul să ajungă exact unde trebuie.
Dacă instalația pierde aer prin îmbinări, apar probleme:
- camerele primesc mai puțin aer decât s-a calculat;
- recuperatorul lucrează mai mult;
- sistemul devine mai greu de echilibrat;
- pot apărea zgomote;
- eficiența generală scade.
PEFLEX folosește un sistem de conectare cu mufă KLIK și garnitură integrată, gândit pentru montaj rapid și etanș al conductelor cu celelalte elemente ale sistemului.
Igiena în tubulatura flexibilă pentru ventilație
Pentru că prin tubulatură circulă aerul respirat în casă, igiena contează mult.
Conductele PEFLEX sunt realizate cu strat interior neted și pot avea aditivi antibacterieni, antifungici și antistatici. Varianta Spectra 1000 are un nivel foarte ridicat de protecție biologică, cu proprietăți bactericide și fungicide pentru stratul interior.
Un strat interior antistatic ajută la limitarea depunerilor de praf în conducte. Tubulatura PEFLEX este tratată cu aditivi antistatici ce reduc depunerea și acumularea prafului în tuburi.
Această parte este importantă pentru locuințe, mai ales când sistemul este folosit zilnic, ani la rând.
Montajul tubulaturii flexibile în tavan fals, pod sau în șapă
Un avantaj important al tubulaturii flexibile este că poate fi adaptată la mai multe tipuri de montaj.
|
Tip montaj |
Când este potrivit |
|
în șapă / strat de izolație |
case noi, trasee planificate din faza de construcție |
|
în plafon fals |
case cu tavane suspendate, renovări |
|
în pod |
case cu pod tehnic sau mansardă |
|
în pereți tehnici |
trasee locale, coborâri spre camere |
|
sub tavan |
renovări unde șapa nu permite montaj |
Tubulatura flexibilă PEFLEX are o rezistență ridicată și poate fi montată într-un tavan fals cu o înălțime relative redusă, în funcșie de soluția de montaj.
Pentru conductele Ø75, PEFLEX recomandă creșterea grosimii stratului de polistiren din pardoseală la minimum 8 cm, ideal 10 cm.
Cum se integrează tubulatura flexibilă cu recuperatoarele reQnet?
Recuperatorul de căldură pregătește aerul. Tubulatura flexibilă îl distribuie în casă.
Într-o instalație rezidențială, recuperatorul reQnet poate fi amplasat în:
- cameră tehnică;
- pod;
- mansardă;
- spălătorie;
- debara tehnică;
- plafon fals, în cazul modelelor potrivite.
Soldec vă oferă mai multe serii de recuperatoare de căldură de la REQNET: reQ V cu ieșiri în partea superioară și debite de 400 sau 550 m³/h, reQ H cu racorduri laterale și debite de 400 sau 500 m³/h, precum și reQ F.350 ERV cu carcasă ultraplată și montaj universal sub tavan, pe pardoseală sau pe perete.
Alegerea recuperatorului se face în funcție de debitul necesar, spațiul disponibil pentru montaj și modul de conectare la rețeaua de tubulatură.
Ce rol au distribuitoarele în sistemul de tubulatură flexibilă?
Distribuitoarele sunt piesele care împart aerul către camere.
Într-un sistem radial, recuperatorul trimite aerul către un distribuitor, iar din distribuitor pleacă tuburi separate către fiecare cameră. Același principiu se aplică și pentru extracție: aerul din băi, bucătărie și zone umede ajunge într-un distribuitor de extracție, apoi este trimis către recuperator.
PEFLEX produce cutii de distribuție personalizate, realizate în funcție de proiect. Acestea pot fi comandate în diferite dimensiuni și cu diferite configurații de racorduri, fiind realizate integral din oțel inoxidabil și folosesc mufe KLIK cu garnitură integrată.
Avantajul distribuitoarelor personalizate este că instalația se adaptează casei, nu invers.
Ce greșeli trebuie evitate la tubulatura flexibilă pentru ventilație?
Cele mai frecvente greșeli sunt:
|
Greșeală |
Efect posibil |
|
alegerea recuperatorului fără calcul de debit |
aer insuficient sau consum inutil |
|
prea puține tuburi către camere mari |
zgomot și debit insuficient |
|
trasee prea lungi și întortocheate |
pierderi mari de presiune |
|
lipsa distribuitoarelor corect dimensionate |
sistem greu de echilibrat |
|
îmbinări neetanșe |
pierderi de aer |
|
tuburi strivite în șapă sau plafon |
debit redus |
|
viteze prea mari în conducte |
zgomot |
|
lipsa proiectului |
montaj improvizat și rezultate slabe |
|
alegerea diametrului doar după spațiul disponibil |
performanță slabă |
Ventilația rezidențială nu trebuie tratată ca o instalație secundară. Dacă traseele sunt greșite, recuperatorul poate fi bun, dar sistemul nu va funcționa confortabil.
Soluția tehnică potrivită pentru casa analizată
Pentru casa de până la 150 m², soluția potrivită este un sistem complet format din:
|
Element |
Rol |
|
recuperator de căldură reQnet |
introduce aer proaspăt și evacuează aerul viciat |
|
conducte principale izolate |
leagă exteriorul de recuperator |
|
distribuitor aer proaspăt |
împarte aerul către camerele de locuit |
|
distribuitor aer evacuat |
colectează aerul din băi, bucătărie și zone umede |
|
tubulatură flexibilă PEFLEX |
distribuie aerul în fiecare cameră |
|
cutii de racord / plenumuri |
fac legătura cu anemostatele |
|
anemostate sau grile |
introduc sau extrag aerul din camere |
|
reglaje de debit |
echilibrează instalația |
|
filtre în recuperator |
protejează schimbătorul și aerul introdus |
Pentru o casă de până la 150 m², un recuperator de 400–500 m³/h poate oferi suficientă rezervă, dacă debitul real de lucru este în zona 250–350 m³/h. Tubulatura flexibilă trebuie împărțită corect pe camere, astfel încât viteza aerului să rămână redusă și sistemul să fie silențios.
Concluzia ghidului pentru tubulatura flexibilă de ventilație rezidențială
Tubulatura flexibilă este o soluție practică pentru distribuția aerului într-o locuință cu recuperator de căldură. Recuperatorul asigură schimbul de aer și recuperarea energiei, iar tubulatura flexibilă duce aerul proaspăt în camere și extrage aerul viciat din zonele umede.
Pentru o casă de aproximativ 150 m², sistemul trebuie gândit complet: recuperator, distribuitoare, trasee, diametre, număr de tuburi, viteze ale aerului, izolație și echilibrare.
Cele mai importante idei sunt simple:
- recuperatorul este inima sistemului;
- tubulatura flexibilă distribuie aerul în casă;
- diametrul și numărul tuburilor influențează zgomotul și debitul;
- viteza aerului trebuie ținută sub control;
- distribuitoarele ajută la împărțirea aerului pe camere;
- etanșeitatea contează mult pentru eficiență;
- igiena tuburilor este importantă pe termen lung;
- proiectarea corectă este esențială.
Pe scurt: o ventilație rezidențială bună nu înseamnă doar un recuperator performant. Înseamnă un sistem complet, în care recuperatorul și tubulatura lucrează împreună.
