Într-o locuință modernă, încălzirea nu mai trebuie gândită doar ca un sistem cu radiatoare clasice. Casele eficiente energetic, clădirile cu suprafețe vitrate mari, apartamentele premium și spațiile comerciale au nevoie de soluții care reacționează rapid, ocupă puțin spațiu și se integrează discret în arhitectură.
O astfel de soluție este folosirea convectoarelor și ventiloconvectoarelor. Aceste echipamente folosesc circulația aerului pentru a încălzi sau, în anumite variante, pentru a răci încăperea. Pot fi montate în pardoseală, pe perete sau ca unități aparente, în funcție de proiect.
Gama FOKS de la FIDOKS include convectoare pentru montaj îngropat în pardoseală, convectoare aparente de pardoseală, convectoare de perete, variante fără ventilator și variante cu ventilator. Modelele disponibile sunt: FOKS SPIRIT, FOKS BREEZE, FOKS CLOUD, FOKS DWARF, FOKS COMPAKT, FOKS ELEMENT și FOKS EPIC.
În acest articol analizăm un caz concret: o locuință modernă cu suprafețe vitrate mari, pompă de căldură și nevoie de încălzire iarna și răcire ușoară vara.
Problema încălzirii într-o locuință cu suprafețe vitrate mari
În casele moderne, ferestrele mari aduc lumină naturală și un aspect arhitectural plăcut. Dar aduc și o provocare tehnică: zona vitrată poate fi mai rece iarna și mai expusă la pierderi de căldură.
Dacă încălzirea nu este bine distribuită, pot apărea:
- senzație de rece lângă geamuri;
- condens pe suprafețele vitrate;
- diferențe de temperatură între zonele camerei;
- disconfort în apropierea ferestrelor;
- încălzire mai lentă a spațiului;
- integrare dificilă a radiatoarelor clasice în designul interior.
Convectoarele de pardoseală sunt folosite frecvent în astfel de proiecte, deoarece pot fi montate în zona vitrată, acolo unde este nevoie de o barieră de aer cald.
Ce este un convector?
Un convector este un echipament de încălzire care transferă căldura în cameră prin circulația aerului.
Aerul rece din încăpere intră în zona convectorului, trece pe lângă schimbătorul de căldură și se încălzește. Aerul cald urcă apoi în cameră, iar circulația continuă.
Spre deosebire de un radiator clasic, care încălzește mult prin radiație, convectorul lucrează în principal prin convecție. FIDOKS explică avantajul circulației aerului prin faptul că diferențele de temperatură din cameră pot fi reduse, iar distribuția căldurii poate deveni mai uniformă.
Ce este un ventiloconvector?
Un ventiloconvector este un convector echipat cu ventilator. Ventilatorul ajută aerul să treacă mai rapid prin schimbătorul de căldură, ceea ce crește puterea de încălzire sau de răcire.
În gama FOKS, modelele cu ventilator includ convectoare îngropate în pardoseală, precum FOKS SPIRIT și FOKS BREEZE, dar și soluții aparente sau de perete, precum FOKS COMPAKT și FOKS EPIC. FIDOKS prezintă FOKS SPIRIT ca model cu ventilator tangențial și convecție optimizată, destinat încăperilor cu pierderi mai mari de temperatură.

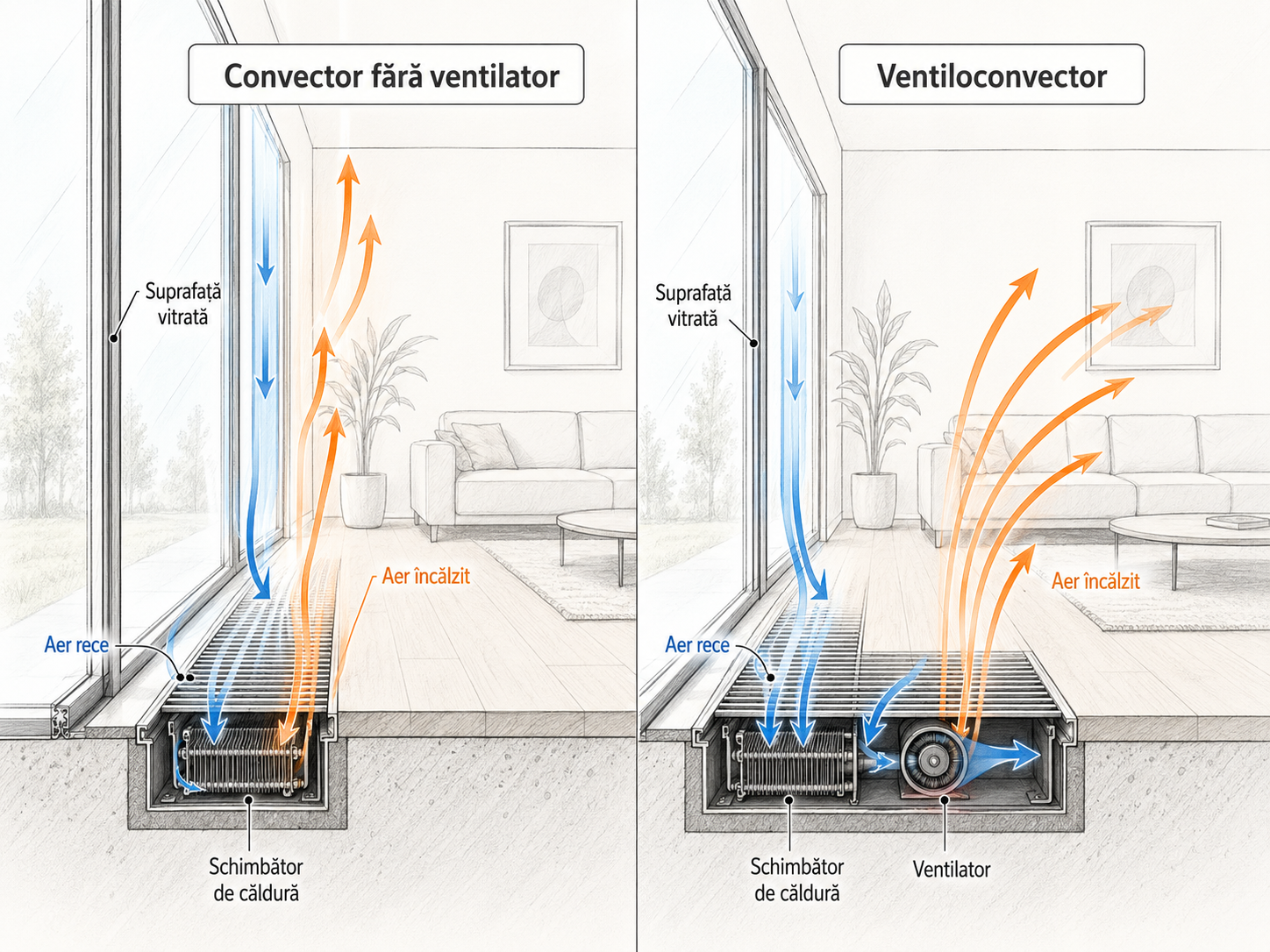

Diferența simplă este aceasta:
|
Echipament |
Cum funcționează |
Când este potrivit |
|
convector fără ventilator |
folosește circulația naturală a aerului |
spații cu necesar termic moderat |
|
ventiloconvector |
folosește ventilator pentru creșterea transferului de căldură |
spații cu pierderi mai mari, geamuri mari sau nevoie de răcire |
Convectoare de pardoseală îngropate în pardoseală
Convectoarele îngropate în pardoseală sunt montate într-un canal tehnic, la nivelul pardoselii. La exterior rămâne vizibilă în principal grila.
Această soluție este potrivită pentru:
- livinguri cu ferestre mari;
- fațade vitrate;
- showroom-uri;
- spații comerciale;
- birouri;
- clădiri unde radiatoarele clasice nu se potrivesc estetic;
- zone unde se dorește o perdea de aer cald lângă geam.
În gama FOKS, convectoarele pentru montaj îngropat în pardoseală includ variante cu ventilator, precum FOKS SPIRIT și FOKS BREEZE, și variante fără ventilator, precum FOKS CLOUD.
Convectoare de pardoseală aparente
Convectoarele aparente de pardoseală sunt montate pe pardoseală, fără canal îngropat. Sunt utile atunci când nu există posibilitatea realizării unei nișe în pardoseală sau când proiectul cere o soluție mai simplă de montaj.
În gama FOKS, categoria convectoarelor aparente include modele fără ventilator, precum FOKS DWARF și FOKS DWARF REST, dar și modelul cu ventilator FOKS COMPAKT.
Această soluție este potrivită pentru:
- renovări;
- spații unde pardoseala nu poate fi decupată;
- camere cu suprafețe vitrate;
- locuințe unde se dorește o alternativă mai discretă la radiatorul clasic;
- birouri sau spații comerciale.
Convectoare de perete
Convectoarele de perete sunt montate pe perete, similar cu radiatoarele, dar funcționează pe principiul convecției. Sunt potrivite când montajul în pardoseală nu este posibil sau când se dorește o soluție ușor accesibilă pentru încălzirea camerei.
În gama FOKS, convectoarele de perete includ modele fără ventilator, precum FOKS ELEMENT, și modele cu ventilator, precum FOKS EPIC.
Convectoarele de perete sunt potrivite pentru:
- camere de locuit;
- birouri;
- spații renovate;
- zone unde pardoseala nu permite montaj îngropat;
- proiecte unde echipamentul trebuie să fie ușor accesibil.
Studiu de caz: locuință modernă cu pompă de căldură și suprafețe vitrate
Pentru un exemplu concret, analizăm o casă modernă de 180 m², cu living deschis și suprafețe vitrate mari.
|
Parametru |
Valoare analizată |
|
tip clădire |
locuință unifamilială modernă |
|
suprafață utilă |
180 m² |
|
sistem de producere agent termic |
pompă de căldură aer-apă |
|
temperatură agent termic |
joasă / medie, în funcție de proiect |
|
zone vitrate |
living și zonă de dining |
|
problemă principală |
confort lângă geamuri |
|
soluție analizată |
convectoare și ventiloconvectoare FOKS |
|
funcții dorite |
încălzire rapidă, integrare estetică, posibilitate de răcire în anumite zone |
Într-o astfel de casă, încălzirea în pardoseală poate fi suficientă pentru o parte din locuință, dar zona vitrată poate avea nevoie de un ajutor suplimentar. Convectoarele de pardoseală pot crea o zonă de aer cald lângă geamuri, iar modelele cu ventilator pot crește rapid puterea livrată atunci când temperatura scade.
De ce convectoarele sunt potrivite pentru pompele de căldură?
Convectoarele pot fi potrivite pentru pompele de căldură deoarece au conținut redus de apă și pot reacționa rapid la schimbările de temperatură. FIDOKS menționează conținutul redus de apă ca avantaj al convectoarelor: apa de încălzire se află în țevile schimbătorului, nu într-o suprafață mare de radiator.
Această caracteristică contează în instalațiile moderne, unde sistemul trebuie să răspundă rapid la variații de temperatură, aport solar sau schimbări de ocupare.
Avantajele pentru o casă cu pompă de căldură sunt:
- răspuns mai rapid decât la sisteme cu volum mare de apă;
- integrare bună în zone vitrate;
- posibilitate de funcționare cu agent termic la temperaturi mai joase, dacă dimensionarea este corectă;
- compatibilitate cu încălzire și, în anumite variante, cu răcire;
- instalare discretă în proiecte arhitecturale moderne.
Când se folosesc convectoare fără ventilator?
Convectoarele fără ventilator sunt potrivite pentru spații unde se dorește încălzire discretă și silențioasă, fără componente electrice active în echipament.
Ele se folosesc în special când:
- necesarul de încălzire este moderat;
- se dorește funcționare foarte silențioasă;
- spațiul permite un convector dimensionat suficient;
- nu este nevoie de răcire;
- se dorește o soluție simplă, cu întreținere redusă.
Exemple din gama FOKS sunt FOKS CLOUD, pentru montaj îngropat fără ventilator, FOKS DWARF pentru montaj aparent pe pardoseală și FOKS ELEMENT pentru montaj pe perete.
Când se folosesc ventiloconvectoare?
Ventiloconvectoarele sunt potrivite când este nevoie de putere mai mare într-un spațiu compact sau când se dorește și răcire.
Se folosesc în special când:
- există suprafețe vitrate mari;
- pierderile de căldură sunt mai ridicate;
- camera trebuie încălzită mai rapid;
- se lucrează cu pompă de căldură;
- se dorește răcire suplimentară vara;
- spațiul disponibil pentru echipament este limitat.
FOKS BREEZE este prezentat ca un convector pentru instalare în pardoseală, folosit atât pentru încălzire, cât și pentru răcire suplimentară. Modelul este echipat cu ventilator silențios, care crește semnificativ capacitatea de încălzire și răcire.
Diferența dintre FOKS SPIRIT și FOKS BREEZE
În gama convectoarelor îngropate în pardoseală cu ventilator, două modele importante sunt FOKS SPIRIT și FOKS BREEZE.
|
Model |
Tip |
Utilizare principală |
|
FOKS SPIRIT |
convector îngropat cu ventilator |
încălzire în spații cu pierderi mai mari |
|
FOKS BREEZE |
convector îngropat cu ventilator |
încălzire și răcire suplimentară |
FOKS SPIRIT este proiectat cu ventilator tangențial și convecție optimizată, pentru încăperi cu pierderi mai mari de temperatură. FOKS BREEZE este destinat instalării în pardoseală și poate fi folosit atât pentru încălzire, cât și pentru răcire suplimentară.
Pe scurt: FOKS SPIRIT este o alegere pentru încălzire eficientă, iar FOKS BREEZE este potrivit când se dorește și aport de răcire.
De ce contează varianta stânga / dreapta la convectoarele cu ventilator?
La convectoarele cu ventilator, poziția racordurilor și a cablurilor trebuie stabilită corect încă din faza de proiect.
FIDOKS oferă variante stânga / dreapta în cazul modelelor cu ventilator, precum FOKS SPIRIT, FOKS SMART și FOKS BREEZE, precum și la convectorul de perete FOKS ELEMENT. La modelele simetrice, precum FOKS DWARF și FOKS CLOUD, orientarea nu este problematică.
Pentru proiectare, acest detaliu contează deoarece influențează:
- poziția racordurilor hidraulice;
- poziția alimentării electrice;
- ordinea montajului;
- evitarea încrucișării traseelor;
- accesul pentru service;
- integrarea cu finisajele.
În cazul convectoarelor cu ventilator, alegerea greșită a orientării poate complica montajul.
Ce rol are controlul ventilatoarelor la ventiloconvectoare?
Ventiloconvectoarele au nevoie de alimentare și control pentru ventilatoare. Gama FOKS cu ventilator folosește sisteme de control cu alimentare la 24V DC, o tensiune sigură pentru astfel de aplicații. FIDOKS menționează pentru sistemele FOKS 24V funcții de automatizare și alimentare la tensiune sigură de 24V DC.
Controlul ventilatoarelor este important deoarece influențează:
- puterea livrată;
- viteza de reacție;
- nivelul de zgomot;
- consumul electric;
- confortul în cameră;
- modul de lucru în încălzire sau răcire.
Într-o locuință, ventilatorul nu trebuie să funcționeze permanent la turație mare. Este important ca sistemul să poată regla debitul de aer în funcție de necesarul real.
Convectoare personalizate pentru proiecte speciale
Unele proiecte nu permit folosirea unor dimensiuni standard. Ferestrele pot fi foarte lungi, colțurile pot fi atipice, iar spațiul de montaj poate avea forme speciale.
FIDOKS oferă convectoare cu forme și dimensiuni personalizate, o opțiune utilă pentru proiecte arhitecturale speciale.
Această flexibilitate este importantă pentru:
- locuințe premium;
- showroom-uri;
- clădiri cu fațade vitrate;
- spații comerciale;
- proiecte unde estetica este la fel de importantă ca performanța;
- camere cu nișe sau geometrii neobișnuite.
Ce greșeli trebuie evitate la alegerea convectoarelor și ventiloconvectoarelor?
Convectoarele trebuie alese prin proiect, nu doar după lungimea ferestrei sau după spațiul disponibil.
Cele mai frecvente greșeli sunt:
|
Greșeală |
Efect posibil |
|
alegerea doar după dimensiune |
putere insuficientă |
|
ignorarea temperaturii agentului termic |
performanță mai mică decât așteptările |
|
alegerea fără calcul de pierderi |
cameră încălzită lent |
|
poziționare greșită lângă geam |
confort slab în zona vitrată |
|
orientare stânga / dreapta aleasă greșit |
montaj dificil |
|
lipsa alimentării electrice pentru modelele cu ventilator |
ventiloconvector nefuncțional |
|
lipsa controlului adecvat |
zgomot sau consum inutil |
|
ignorarea condensului în regim de răcire |
risc de probleme la finisaje |
|
alegerea doar după preț |
soluție nepotrivită pentru proiect |
În special la modelele cu răcire, trebuie verificată corect evacuarea condensului și temperatura agentului rece, pentru a evita apariția condensului în zone necontrolate.
Soluția tehnică potrivită pentru locuința analizată
Pentru casa modernă de 180 m², cu pompă de căldură și suprafețe vitrate mari, o soluție tehnică potrivită poate combina mai multe tipuri de convectoare.
|
Zonă |
Soluție posibilă |
|
living cu vitraj mare |
FOKS SPIRIT sau FOKS BREEZE îngropat în pardoseală |
|
zonă de dining cu ferestre mari |
convector îngropat cu ventilator |
|
dormitoare |
convectoare de perete sau soluție fără ventilator, în funcție de necesar |
|
birou |
convector aparent sau de perete |
|
spații unde se dorește răcire |
FOKS BREEZE sau alt model cu ventilator, dimensionat corespunzător |
|
renovări fără canal în pardoseală |
FOKS DWARF, FOKS COMPAKT sau convector de perete |
Pentru zonele cu geamuri mari, convectoarele îngropate în pardoseală ajută la confortul local și la integrarea estetică. Pentru camere mai simple, pot fi suficiente modele aparente sau de perete.
Concluzia ghidului pentru convectoare și ventiloconvectoare
Convectoarele și ventiloconvectoarele sunt soluții potrivite pentru locuințe moderne, spații cu vitraje mari, birouri, showroom-uri și proiecte unde radiatoarele clasice nu se integrează bine.
Convectoarele fără ventilator sunt potrivite pentru încălzire silențioasă și necesar termic moderat. Ventiloconvectoarele sunt potrivite când este nevoie de putere mai mare, reacție rapidă sau răcire suplimentară.
Pentru o locuință modernă cu pompă de căldură, alegerea trebuie făcută în funcție de:
- pierderile de căldură ale camerei;
- suprafața vitrată;
- temperatura agentului termic;
- necesarul de încălzire și răcire;
- spațiul disponibil pentru montaj;
- integrarea estetică;
- nivelul de zgomot acceptat;
- posibilitatea de alimentare și control;
- varianta corectă stânga / dreapta.
Pe scurt: un convector nu se alege doar după lungime sau aspect. Se alege după puterea necesară, tipul de montaj și modul real în care trebuie să asigure confortul camerei.
